Disegni tecnici

studio-ase-verifiche-strutturali-03

ll nostro studio di progettazione è esperto nella creazione di disegni tecnici di particolare e di assieme per la realizzazione e il montaggio di macchine ed impianti.



Questa attività, che vede come output tavole bidimensionali, può essere successiva alla progettazione ma, ove il cliente lo richiede, può essere svolta come singola attività, sulla base di progetti già esistenti.



La creazione di tavole di disegni tecnici è un'attività estremamente importante, perchè determinante per la realizzazione e il montaggio del macchinario, sulla tavola sono infatti presenti tutte le indicazioni e le caratteristiche dell'impianto o della macchina.



Studio A.S.E. pone particolare attenzione e competenze tecniche professionali ed è per questo in grado di realizzare anche tavole 2D destinate alla produzione, con tutte le indicazioni e le caratteristiche necessarie.

Referenze

Ristrutturazione di cabine di comando

All'interno di un ampio progetto di sistemazione di un'area portuale, Studio A.S.E. si è occupato anche della ristrutturazione di cabine di comando di gru portuali già esistenti.

Alcune di queste strutture erano perfettamente funzionanti, ma necessitava un adeguamento alle nuove normative di sicurezza e funzionalità, mentre altre cabine avevano bisogno di una ristrutturazione più importante risultando inagibili e obsoleti.

Particolare attenzione è stata posta non solo alle caratteristiche e alle strutture volte ad assicurare funzionalità all'intera cabina, ma anche a tutti gli aspetti legati al comfort e alla sicurezza degli addetti che operano nella cabina di comando.

Ventilante statorica in alluminio

E' stato realizzato un progetto tridimensionale di nuova ventilante statorica realizzata in due metà per bruciatore ad aria soffiata.

La tecnologia produttiva è pressofusione di lega di alluminio, particolare attenzione è stata, quindi, posta alla costanza degli spessori (2,5 mm di base) e ai rinforzi strutturali, soprattutto nei punti di interconnessione con gli altri componenti del bruciatore.

Facendo grande attenzione ai dettagli e alle diverse configurazioni di macchina, sono state previste sulla fusione tutte le poppette, formaggelle, spianature necessarie diminuendo notevolmente il numero di lavorazioni per asportazione di truciolo successive.

Al termine della modellazione solida sono state realizzate le tavole 2D complete di tolleranze geometriche e dimensionali studiate per ottimizzare i giochi tra i componenti.

Il risultato più significativo ottenuto dal progetto è stato la diminuzione dei costi produttivi da parte del cliente, grazie allo studio e all'attenzione che abbiamo rivolto ai materiali e ai singoli componenti della ventilante statorica.

Macchina di processo farcitrice a 2-4 file

La progettazione di una farcitrice per biscotti sandwich con portata richiesta di 1600 -3200 pezzi/h è un'attività estremamente delicata e che richiede grande e cura e attenzione ai particolari anche alla scelta dei materiali a contatto con il prodotto alimentare e alla facile pulizia del macchinario stesso.

Studio A.S.E. si è occupato della progettazione dell'intera macchina, partendo da zero con conseguente dimensionamento delle parti motrici.

Macchina turbo emulsore

Studio A.S.E. si è occupato della progettazione di turbo emulsore completo di tank di deposito e pompa a lobi di carico prodotto.Il compito di un turbo emulsore è rompere i legami della crema inserendovi all’interno aria al fine di rendere il prodotto meno compatto.

Il metodo progettuale ideato ha permesso di semplificare il processo di fabbricazione, riducendo al massimo la quantità di scarto.

Caldaia a condensazione predisposta per pannello solare termico

Studio A.S.E. si è occupato dello sviluppo in 3D di assieme caldaia completa di lamiere interne ed esterne e di rampe collegamento valvole.

Nell’assieme sono stati aggiunti tutti i componenti commerciali:

circolatori;

valvole;

separatori.

Al termine del progetto sono stati sviluppati tutti i singoli particolari e le viste aperte per il taglio delle lamiere.

Tunnel di raffreddamento per prodotti dolciari

Studio A.S.E. ha realizzato per un'industria dolciaria il progetto di un tunnel di raffredamento per prodotti alimentari di diverse dimensioni e lunghezza.

Un ricircolo di aria raffreddata da batterie permette la diminuzione della temperatura del prodotto che passa all'interno del tunnel.

Particolare attenzione è stata rivolta ai materiali e alle rifiniture per ridurre al massimo le perdite energiche e ottimizzare l'efficienza della macchina: per questo abbiamo previsto coperture con prodotto isolante e opportune tenute al silicone che evitano l'uscita dell'aria interna.

Progettazione di scale, passerelle e ballatoi per gru portuali

Studio A.S.E. si è occupato della progettazione di scale e ballatoi installati su gru portuali, per permettere al personale addetto di raggiungere i punti della gru per effettuare manovre o manutenzioni di vario genere.

L'aspetto più importante di questo progetto è sicuramente rappresentato dalla particolare attenzione rivolta a tutti gli aspetti di sicurezza, abbiamo infatti studiato le scale e i ballatoi per assicurare la massima sicurezza nella fasi di spostamento e raggiungimento delle varie postazioni.

Successivamente alla progettazione, abbiamo realizzato tutti i disegni tecnici dei particolari di taglio e saldatura delle varie parti dei ballatoi e delle scale.

Aggiornamento caldaie a fascio tubiero per adeguamento ASME

E' stato svolto un lavoro di revisione di caldaie a fascio tubiero di media potenza per adeguarle alle direttive ASME e renderle idonee alla commercializzazione nel Nord America.

L’attività ha riguardato l’aggiornamento a livello di materiali da utilizzare, l’aggiunta di componenti strutturali e l’adeguamento delle tavole.

Per adeguarli alle direttive sono stati individuati e indicati tutti i tipi di saldature presenti facendo particolare attenzione alla simbologia per le saldature strutturali.

Bruciatore di bassa potenza innovativo

E' stato sviluppato per un'azienda cliente il layout di bruciatore innovativo di bassa potenza, ideale per la piccola industria e per il riscaldamento civile.

Il prodotto è ideale per le utenze caratterizzate da un andamento molto variabile di richiesta di energia termica.

Tipiche sono le abitazioni civili e i piccoli condomini che devono rispettare prefissati parametri di risparmio energetico.

Grazie infatti alla gestione elettronica del motore elettrico, il bruciatore è in grado di fornire con precisione la quantità di calore necessario all'utenza nel momento della necessità.

La presenza di un numero notevole di schede elettriche ha reso necessario la progettazione di cover ad hoc, per isolare e coprire le diverse schede. L'attenta progettazione ha permesso l'omologazione con grado di protezione IP41.

Particolare attenzione è stata rivolta allo sviluppo del layout interno, in modo tale da poter minimizzare il più possibile le dimensioni finali della macchina che può essere incorporata all'interno della caldaia.

Macchina impastatrice orizzontale

Studio A.S.E. ha progettato una intera gamma di impastatrici orizzontali ad uso industriale.

Per ciascuna taglia sono stati progettati aspi in grado di elaborare impasti per pan di spagna, biscotti frollini, biscotti colati, biscotti stampati e pane.

Linea di trasporto pneumatici

Studio A.S.E. si è occupato della progettazione di una linea di trasporto a rulli per smistamento pneumatici fino a 800 mm di diametro.

Sono stati progettati i trasporti in ingresso ed uscita dalle stazioni di lavorazione e collaudo, cercando di ottimizzare i tempi di produzione minimizzando i buffer necessari al lavoro continuativo delle stazioni.

La progettazione è stata conclusa con la realizzazione dei sottogruppi e dei singoli particolari.

Linea di trasporto pallet

E' stata realizzata la progettazione di un sistema di trasporto di bancali per magazzino automatico. I bancali carichi di prodotto avevano un peso massimo di 1400 kg.

Al termine dell'attività di progettazione sono stati realizzati tutti i disegni particolari per la produzione oltre alla lista dei commerciali da acquistare.

Realizzazione di bruciatori speciali

Studio A.S.E. svolge continuativamente per un'azienda del settore termoidraulico attività di sviluppo di bruciatori speciali su specifica del cliente partendo da modelli di serie.

Di volta in volta si è occupato di progettare tutti i componenti necessari per la realizzazione della macchina, gli adattatori meccanici e i collegamenti fra le varie parti dell'impianto stesso.

A seconda della forma più o meno complessa del modello di partenza, viene utilizzato uno scanner 3D o prendiamo le semplici misure dell'oggetto, per poter poi lavorare sui disegni tecnici e progettare e sviluppare le modifiche necessarie.

Sono stati realizzati i disegni tecnici e tutte le attività necessarie per rendere il prodotto adatto alla produzione in serie, oltra ai manuali d'uso e alle tavole necessarie per la gestione dei ricambi.

Linea di produzione di cioccolato

Studio Ase si è occupato per un'azienda operante nel settore dolciario della progettazione del layout esecutivo di una macchina di produzione di cioccolato, che richiedeva alimentazione di utenze idrauliche, elettriche e pneumatiche.

E' stato analizzato e progettato tutti gli aspetti e le caratteristiche dell'impianto per assicurare la massima efficienza, l'ottimizzazione del processo di lavoro e l'adeguamento alle normative.

Studio A.S.E. ha, quindi, realizzato:

  • la progettazione meccanica;
  • i disegni tecnici dei singoli componenti della macchina;
  • gli esplosi e la gestione dei ricambi;
  • la redazione dei manuali d'uso e manuntenzione;
  • la consulenza per la conformità con la normativa Direttive Macchine.
Impianto di produzione, stoccaggio e carico per cemento

L'impianto di produzione, stoccaggio e carico di cemento prevedeva la progettazione di diverse zone:

  • zona di arrivo con scarico di materia prima in fossa;
  • estrazione e preparazione della polvere cementizia;
  • sollevamento verticale per riempimento silos di stoccaggio ed estrazione a coclea per caricamento su camion.

Sono state progettate tutte le strutture meccaniche e civili di sostegno dei silos e delle macchine componenti l'impianto.

Studio A.S.E. si è occupato anche della verifica strutturale effettuata da tecnico abilitato.

Fondello caldaia a condensazione

Studio A.S.E. ha realizzato la modellazione solida di un fondello per caldaia a condensazione ad altissima efficienza.

Il progetto prevedeva il passaggio di materiale da stampaggio di resina vinilica a polipropilene.

I principali aspetti sui quali abbiamo rivolto maggiore attenzione sono i seguenti:

  • il contenimento degli spessori: passando da uno spessore generale di 5 mm ad uno spessore di 3 mm
  • il rispetto delle geometrie per garantire massima intercambiabilità del pezzo.
  • Il progetto è stato corredato da analisi di deformazione, per ottimizzare la quantità delle nervature presenti sul pezzo ed evitare quindi deformazioni docute alle alte temperature.
Linea di produzione di pane in cassetta

Studio A.S.E. si è occupato della progettazione di una linea completa di produzione di pane in cassetta, occupandosi in particolare di tutte le varie fasi dalla progettazione alla realizzazione dei disegni tecnici, della creazione e redazione dei manuali d'uso e manuntenzione fino alla consulenza per la realizzazione del "Fascicolo Tecnico", necessario per ottenere la conformità stabilita dalla normativa Direttive macchine.

E' stato, quindi, progettato tutte le macchine della linea:

  • zona preparazione e formatura pane su teglie;
  • cella di lievitazione;
  • forno di cottura a due piani;
  • smodellatore ad aghi;
  • torre di raffreddamento delle teglie.
Macchina per riempimento hangar stoccaggio mangimi

E' stata progettata una macchina distributrice volta a riempire un hangar portuale con mangime granulato.

La richiesta del cliente finale rappresentava una vera e propria sfida:

la macchina da progettare doveva essere in grado di riempire il magazzino completamente, evitando cumuli e distribuendo uniformemente il prodotto.

Dopo uno studio accurato delle dimensioni dell'hangar e dei vari aspetti che potevano influire sul raggiungimento dell'obiettivo richiesto, si è deciso di progettare un distributore mobile sull'asse longitudinale e su quello trasversale, grazie a questa caratteristica particolare la macchina riesce a coprire buona parte del magazzino evitando il formarsi dei cumuli indesiderati.

In questo tipo di progetto la fase di verifiche strutturali è stata particolarmente importante per assicurare il perfetto funzionamento dell'impianto e il raggiungimento dell'obiettivo finale richiesto dal cliente.



Valvola anti reflusso in gomma

Studio A.S.E. ha realizzato il progetto di una valvola a clapet da installare su corpi caldaia esistenti, al fine di evitare ritorni di gas dal camino della caldaia quando il bruciatore è spento.

La particolarità del progetto è rappresentata dall'obiettivo fissato:

garantire una chiusura efficace limitando al massimo la perdita di carico in mandata del ventilatore.

Sono state ricercate diverse soluzioni interfacciandosi con produttori di gomme e specialisti stampatori al fine di identificare la mescola più adatta.

Al termine dell'attività il cliente ha potuto scegliere tra tre diverse soluzioni tutte equivalenti tra loro in termini di efficienza e di raggiungimento dell'obiettivo richiesto.

Realizzazione modello 3D di fondello caldaia in acciaio stampato

E' stata realizzata la ricostruzione del modello 3D di un fondello di caldaia in acciaio inossidabile stampato per analisi differenze rispetto al modello 3D del progetto originale.

Questa analisi si è resa necessaria per permettere di rielaborare un diverso passaggio tubi acqua al fine di limitare la quantità di tempo di saldatura necessaria all'assemblaggio.

A causa dei forti ritiri del pezzo dopo la stampatura, alcune quote caratteristiche uscivano dalla tolleranza prevista, comportando grosse differenze dalle condizioni nominali di tutto l'assemblato dello scambiatore.

Non essendo possibile modificare la tecnica produttiva, abbiamo apportato cambiamenti alla geometria definitiva, riprogettando in maniera più puntuale la zona di passaggio tubi e ottenendo il miglioramento richiesto dal cliente.

Realizzazione modello 3D di carcassa aspirazione ventilatore

Studio A.S.E. ha realizzato un modelli 3D di carcassa prodotta da stampo in conchiglia su un pezzo esistente usurato dal tempo, partendo dal disegno bidimensionale e dalla carcassa del pezzo prodotta da stampo a conchiglia.

Il tempo e l'usura aveva creato alcune differenze tra il disegno tecnico e il pezzo prodotto, è stato quindi necessario realizzare il modello, catturando la nuvola di punti e ricostruendo successivamente le feature 3D.

Questo procedimento ha permesso di analizzare le zone non conformi ed aggiustare il processo di formatura.

Linea di stampaggio cioccolato

Lo studio di progettazione si è occupato della progettazione di una linea di stampaggio del cioccolato, progettando ex novo la movimentazione con catenaria su profilo in polizene.

Da un punto di vista della scelta dei materiali abbiamo optato per una struttura in acciaio inox con particolare attenzione al "sanitary design”; in questo modo abbiamo risposto in modo efficace evitando l'ingresso e la proliferazione di batteri.

Linea di produzione di pan di spagna

Studio Ase si è occupato della progettazione completa di una linea di produzione di pan di spagna.

È stata progettata nello specifico:

  • la macchina per la realizzazione dell’impasto
  • il forno di cottura continuo
  • la zona di uscita

Nello studio di progetto è stato previsto anche il layout delle tubazioni necessarie per la circolazione del prodotto e  il layout delle linee elettriche di alimentazione della macchina.

E' stata realizzata anche la documentazione tecnica necessaria per la redazione del manuale d'uso e di manutenzione oltre che per l'adempimento della normativa Direttive macchine.

Manicotto bruciatore

E' stata realizzata la modellazione solida di un manicotto da sostituirsi ad un assieme composto da una parte ottenuta per fusione di alluminio in conchiglia e da un clapet di acquisto.

Sollevatore per forme di formaggio

Studio A.S.E. si è occupato della progettazione di un sollevatore per forme di formaggio stagionato, per l'estrazione delle forme dalla vasca di stagionatura.

La struttura è stata completamente progettata in acciaio inossidabile saldato ed imbullonato ed è stata eseguita una verifica strutturale al fine di ottimizzare l'utilizzo di materiale impiegato.

Punti chiave del progetto sono stati:

  • il rispetto delle norme igieniche per il contatto con alimenti;
  • le dimensioni compatte della macchine per l'inserimento in canali di cemento già presenti.
Forno a ciclo termico continuo

Studio A.S.E. ha svolto numerosi progetti di forno ciclo termico continuo.

Durante la progettazione si è posta molta attenzione al risparmio energetico migliorando la coibentazione delle pareti laterali del forno.

La lunghezza del forno è in funzione del tempo di cottura e della produzione oraria da ottenere: per questo la lunghezza e la larghezza del forno sono parametri variabili in funzione delle necessità del cliente finale.

Al fine di mantenere il forno il più standard possibile, il forno è suddiviso in moduli che si possono comporre in funzione delle esigenze.

A livello di larghezza tappeto, sono stati progettati forni con larghezze di 1000, 1200, 1500, 2000, 4000 mm.

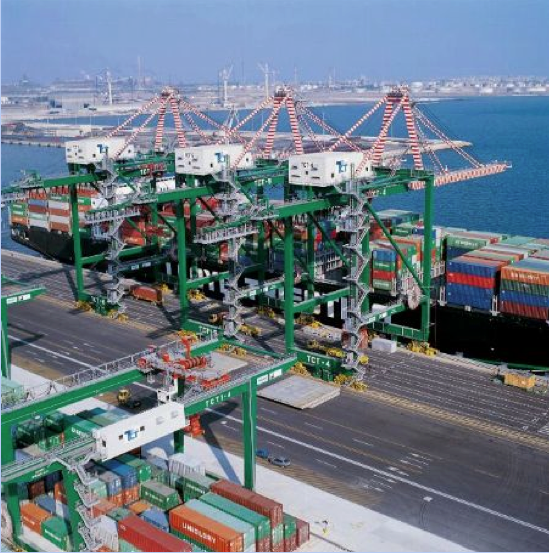

Progettazione e verifica di gru portuale

Le attività ingegneristiche di progettazione e verifica di una gru portuale rappresenta sempre un progetto particolarmente impegnativo e stimolante, perchè comporta particolari attenzioni non solo nei confronti del macchinario e del suo funzionamento, ma anche nei confronti delle varie fasi di assemblaggio e trasporto.

Sono stati, quindi, considerati diversi aspetti importanti per il completamento del progetto e la soddisfazione del cliente:

  • la progettazione del macchinario;
  • la verifica della struttura per il normale funzionamento di lavoro;
  • la problematica del trasporto: trattandosi di una gru di dimensioni considerevoli, assemblata completamente nello stabilimento di produzione, abbiamo previsto il trasporto su nave via mare per collocarla successivamente nella sua sede di lavoro.
Aggiornamento di scambiatori a condensazione per adeguamento ASME

Studio A.S.E. si è occupato di progettare le modifiche necessarie per l'aggiornamento di componenti e assiemi di uno scambiatore destinato al mercato Nord americano, al fine di agevolare le operazione di saldatura per rientrare nelle direttive ASME.

Sono stati aggiornati i componenti ottenuti per lo stampaggio e la tranciatura ottimizzandone le forme e le tolleranze, dalla realizzazione dei vari propotitipi, Studio Ase si è occupato anche di tutte le attività necessarie per rendere i vari componenti adatti alla produzione in serie.

Nuova gamma bruciatori media potenza

Per realizzare una nuova gamma di bruciatori a media potenza, Studio A.S.E. si è occupato di diversi aspetti:

  • studio tridimensionale di nuovi componenti ottenuti per pressofusione di alluminio;
  • realizzazione di un cofano elettrico realizzato in termoformatura;
  • studio di assieme bruciatore nelle sue diverse configurazioni (meccaniche ed elettriche).

In totale sono stati sviluppati interamente oltre 100 codici bruciatori completi di distinta, sottogruppi, disegni 3D e 2D.

Realizzazione di layout per impianto di trasporto e stoccaggio scatole chiuse

Lo studio di progettazione si è occupato dello sviluppo di un layout di un impianto di trasporto e stoccaggio di scatole chiuse, il progetto prevedeva particolare attenzione alle diverse parti e macchine della linea.

In questo progetto è stato realizzato un primo layout commerciale finalizzato alla realizzazione del preventivo per il cliente finale.

Successivamente Studio A.S.E. si è occupato dei diversi aspetti del progetto:

  • realizzazione del layout meccanico dettagliato corredato di tutti gli elementi elettrici di controllo necessari al funzionamento e all'efficienza dell’impianto;
  • accurato dimensionamento degli organi meccanici;
  • progettazione delle singole macchine costituenti l’impianto;
  • realizzazione del disegno particolare di tutti i componenti.
